Solução de problemas

Máquina trava durante o processo de localização ou apalpamento

Desmote o sistema de apalpamento através do parafuso da figura e limpe as peças com solvente. Coloque um pouco de lubrificante fino.

Aviso

Para evitar excesso de óleo, limpe as peças com papel após a lubrficação.

O amortecedor de abertura da tampa da máquina não sustenta mais o peso da tampa

Para resolver este problema é necessário a troca do amortecedor. A PCB-Proto 2 conta com dois amortecedores, também chamados de pistões, com 100N de força, enquanto que a PCB-Proto 1S e suas variantes, possuem um amortecedor de 120N. Siga os passos abaixo para realizar a correta substituição:

Aviso

Durante o processo de troca a tampa pode soltar do amortecedor ficando livre para cair e causar possíveis danos a máquina ou pessoas. Durante todo o processo mantenha a tampa sendo segurada.

1- Retire o grampo da base do amortecedor com o auxilio de uma chave de fenda

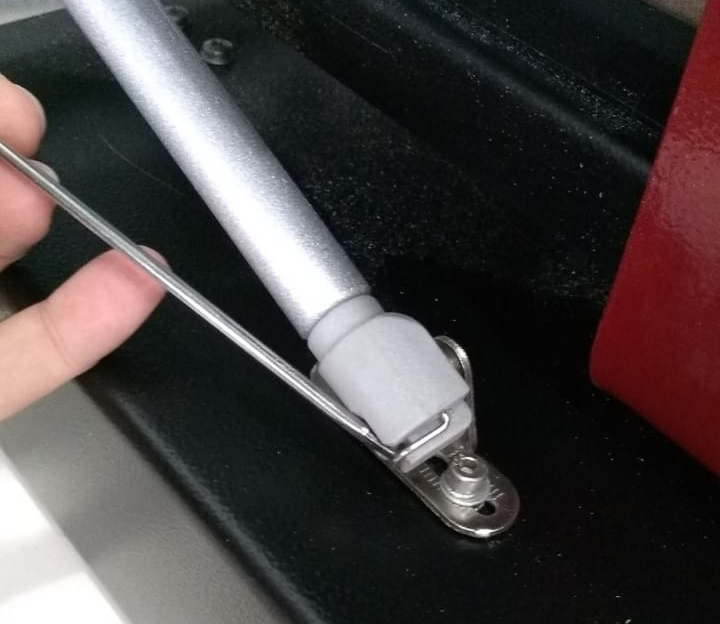

_images/troca_amortecedor_01.png — Retirando o grampo da base

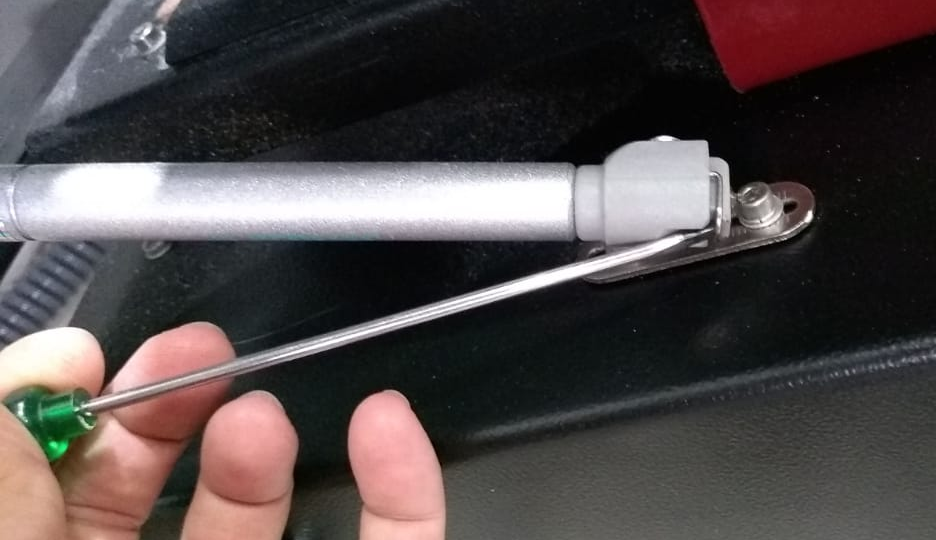

_images/troca_amortecedor_02.png — Retirando o grampo da base

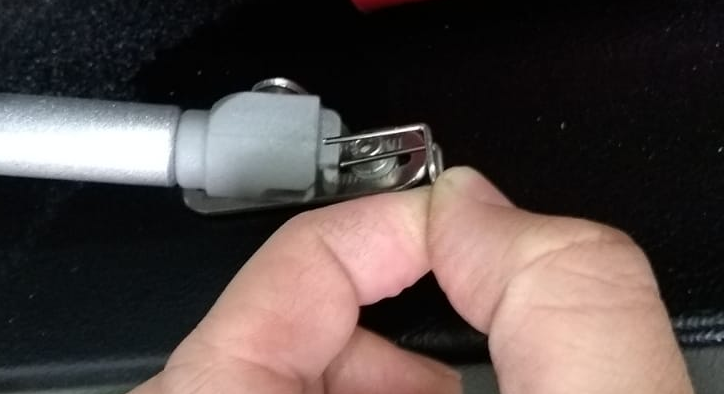

_images/troca_amortecedor_03.png — Retirando o grampo da base

2- Repita o processo no grampo (fixo na tampa)

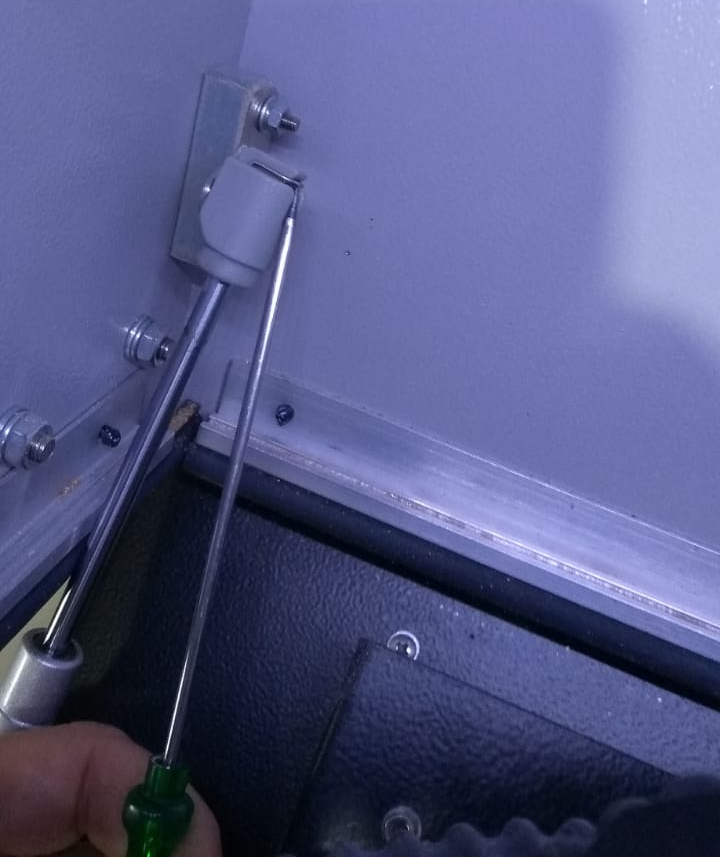

_images/troca_amortecedor_04.png — Retirando o grampo da tampa

3- Pegue o novo amortecedor e engate nos suportes

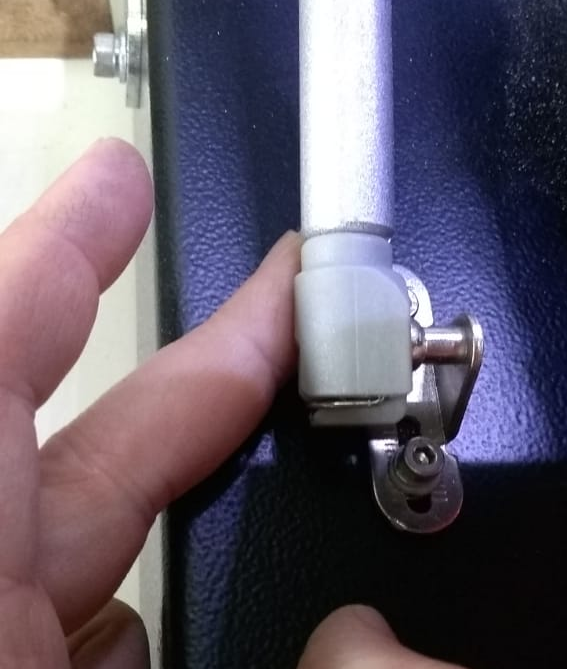

_images/troca_amortecedor_05.png — Engatando o novo amortecedor

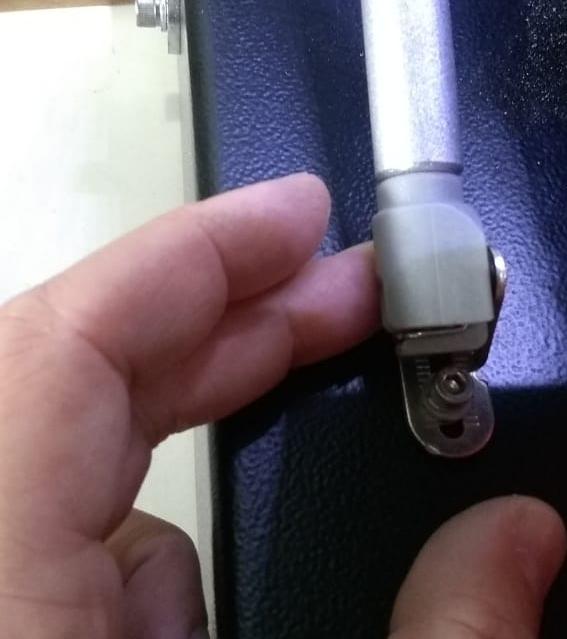

_images/troca_amortecedor_06.png — Engatando o novo amortecedor

Procedimento para troca da tampa de proteção

Só execute esse procedimento com a ciência da TTP para não ocorrer a perda da garantia.

Aviso

Desligar o equipamento da tomada e retirar qualquer ferramenta do spindle.

Aviso

São necessárias duas pessoas para executar esse procedimento.

Aviso

Durante o processo de troca a tampa pode soltar do amortecedor ficando livre para cair e causar possíveis danos à máquina ou pessoas.

Nota

Você irá precisar: tesoura, chave de fenda, duas chaves de boca de 10mm, e uma chave allen de 2mm.

1- Desconectando o conector da iluminação da tampa

Localizando o conector da iluminação da tampa

Cortando a sinta de fixação do cabo do conector

2- Soltando o amortecedor da tampa. Com o auxílio de uma chave de fenda, retire o grampo de fixação do amortecedor

Retirando o grampo do amortecedor com uma chave de fenda

3- Soltando a articulação da tampa. Usando duas chaves de boca de 10mm, solte a porca e contraporca da articulação.

4- Retire a tampa da máquina.

Aviso

São necessárias duas pessoas para executar esse procedimento.

5- Coloque a nova tampa. Atenção para não esquecer de bucha de latão.

6- Recolocação dos parafusos da articulação e aperto da porca e contra porca

7- Ajuste da chave de acionamento do interruptor da porta. Caso necessário afrouxe os parafusos do suporte da chave para acertar a posição de encaixe do interruptor

Com uma chave sextavada de 2mm, fazer o ajuste da inclinação da língua.

Parafusos do suporte da chave de acionamento

8- Recoloque os grampos no amortecedor e instale novamente na tampa.

Procedimento para troca da tampa de proteção e articulação

Só execute esse procedimento com a ciência da TTP para não ocorrer a perda da garantia.

Aviso

Desligar o equipamento da tomada e retirar qualquer ferramenta do spindle.

Aviso

São necessárias duas pessoas para executar esse procedimento.

Aviso

Durante o processo de troca a tampa pode soltar do amortecedor ficando livre para cair e causar possíveis danos à máquina ou pessoas.

Nota

Você irá precisar: tesoura, chave de fenda, duas chaves de boca de 10mm, uma chave allen de 6mm, e uma chave allen de 2mm.

1- Desconectando o conector da iluminação da tampa

2- Soltando o amortecedor da tampa. Com o auxílio de uma chave de fenda, retire o grampo de fixação do amortecedor

3- Soltando a articulação da tampa. Usando duas chaves de boca de 10mm, solte a porca e contraporca da articulação.

4- Retirando a tampa da máquina.

Aviso

São necessárias duas pessoas para executar esse procedimento.

5- Retirando a articulação.

Aviso

Desligar o equipamento da rede elétrica. Risco de morte!!!

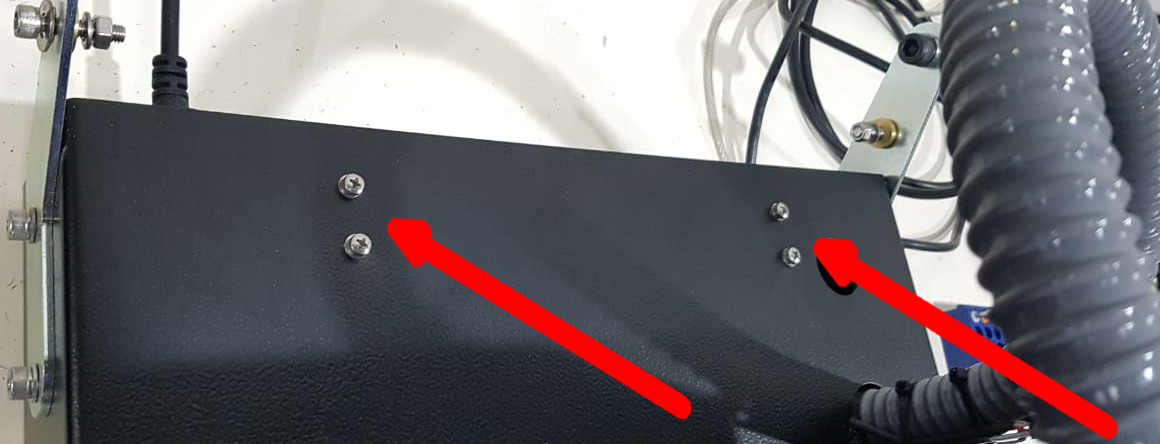

_images/troca_articulacao_03.jpeg — Soltantar os quatro parafusos

A tampa ficará solta presa a cabos de alimentação e comando, dando acesso a porca para soltar completamente a chapa da base da articulação.

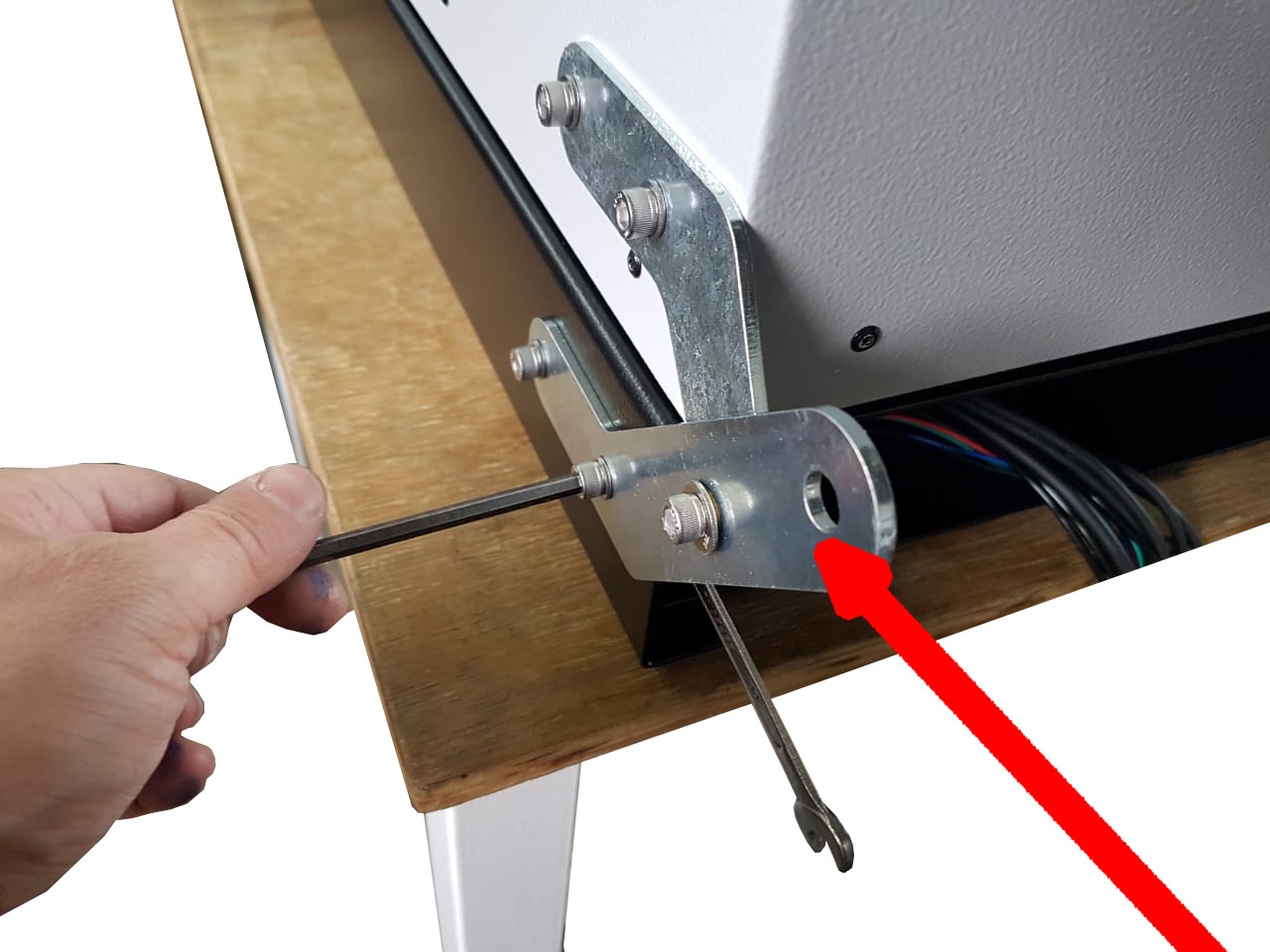

_images/troca_articulacao_01.jpeg — Desmontar a articulação

6- Colocando a nova tampa.

_images/troca_articulacao_04.jpeg — Coloque a tampa no lugar sem a articulação da base

Nota

Alinhe corretamente a tampa com a base da máquina como na figura abaixo.

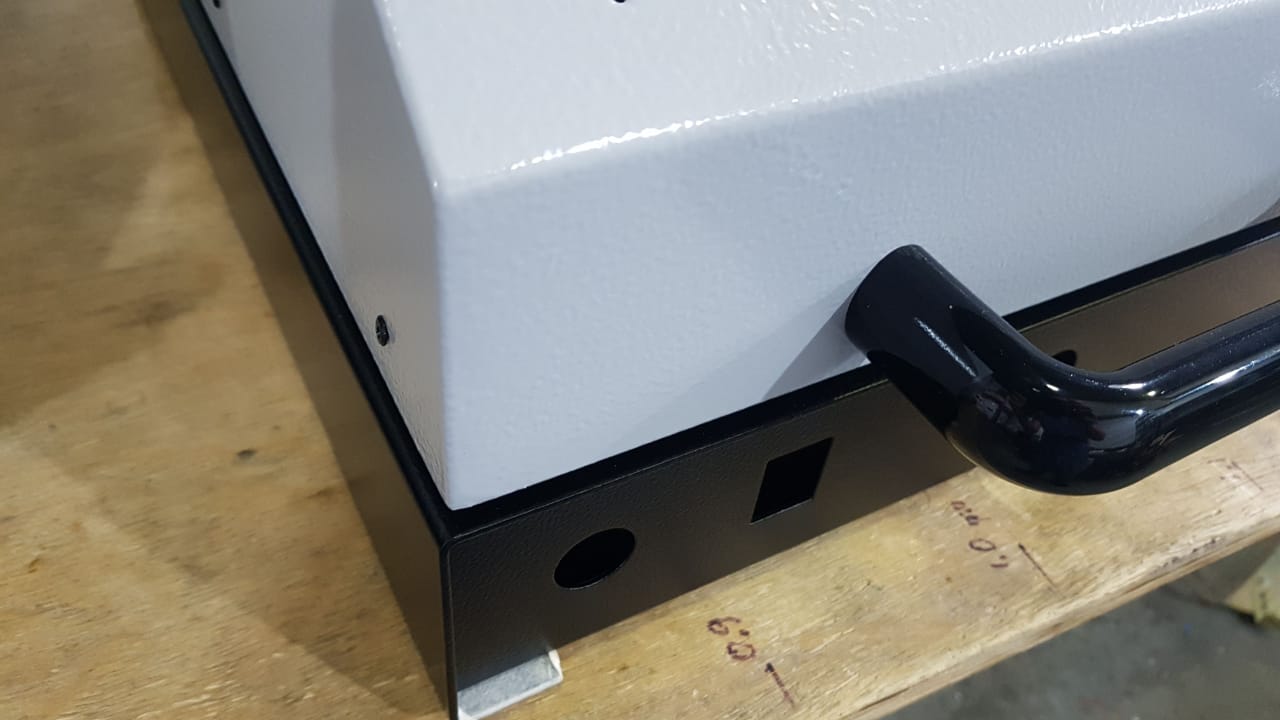

_images/troca_articulacao_08.jpeg — Alinhando a tampa com a base da máquina

7- Montando a articulação nova

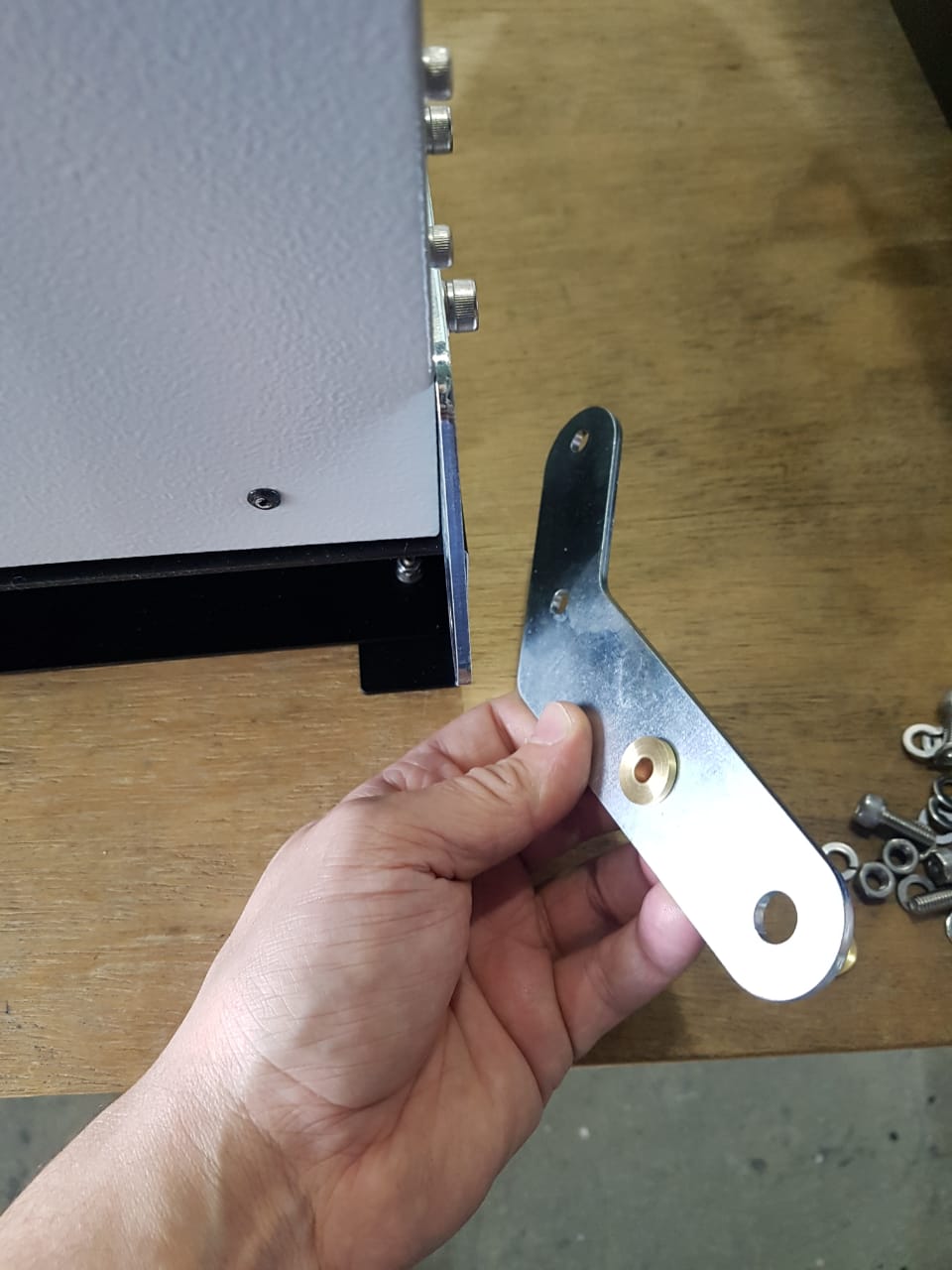

_images/troca_articulacao_05.jpeg — Posição correta da bucha de latão

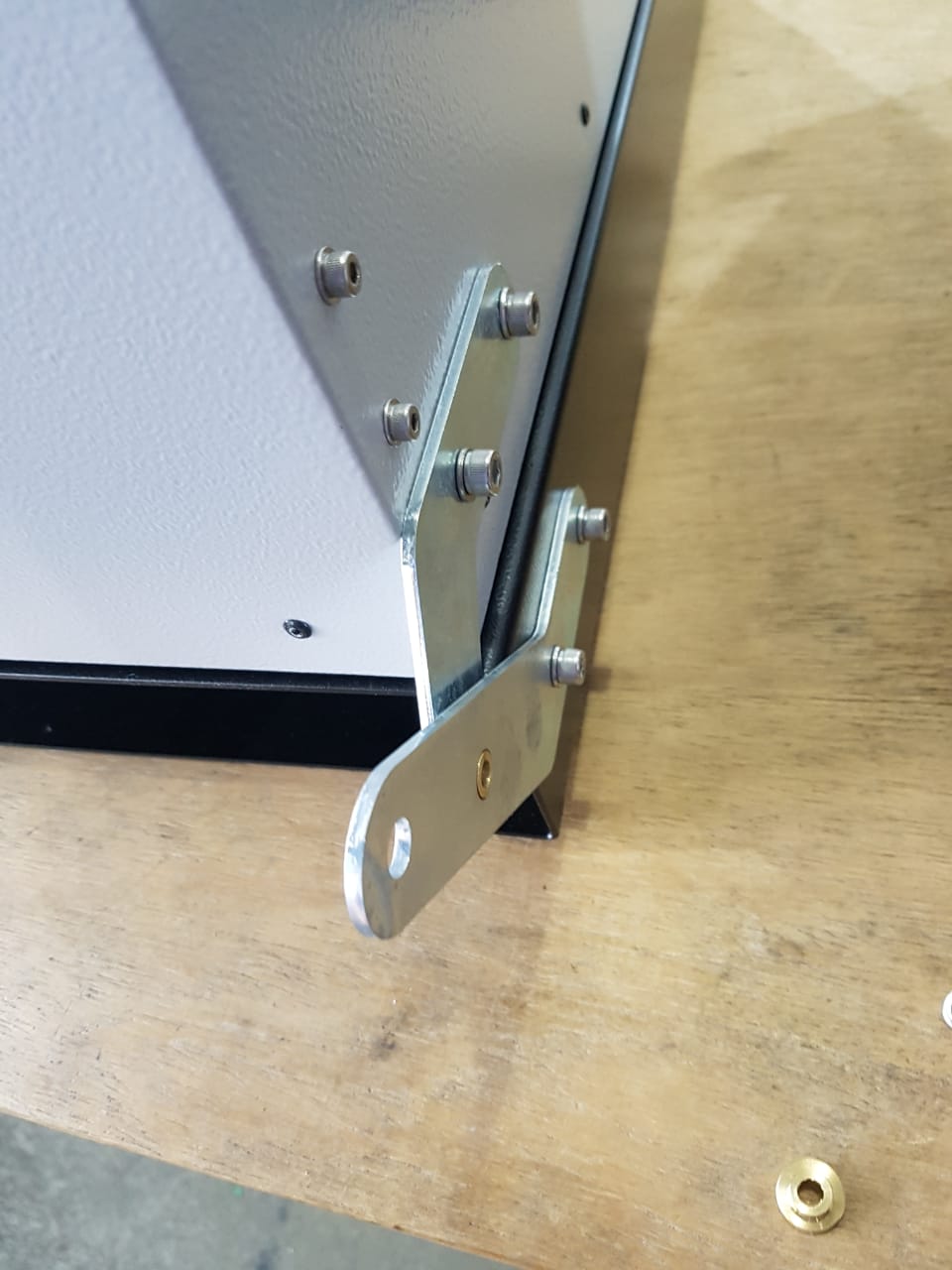

_images/troca_articulacao_06.jpeg — Fixando a articulação

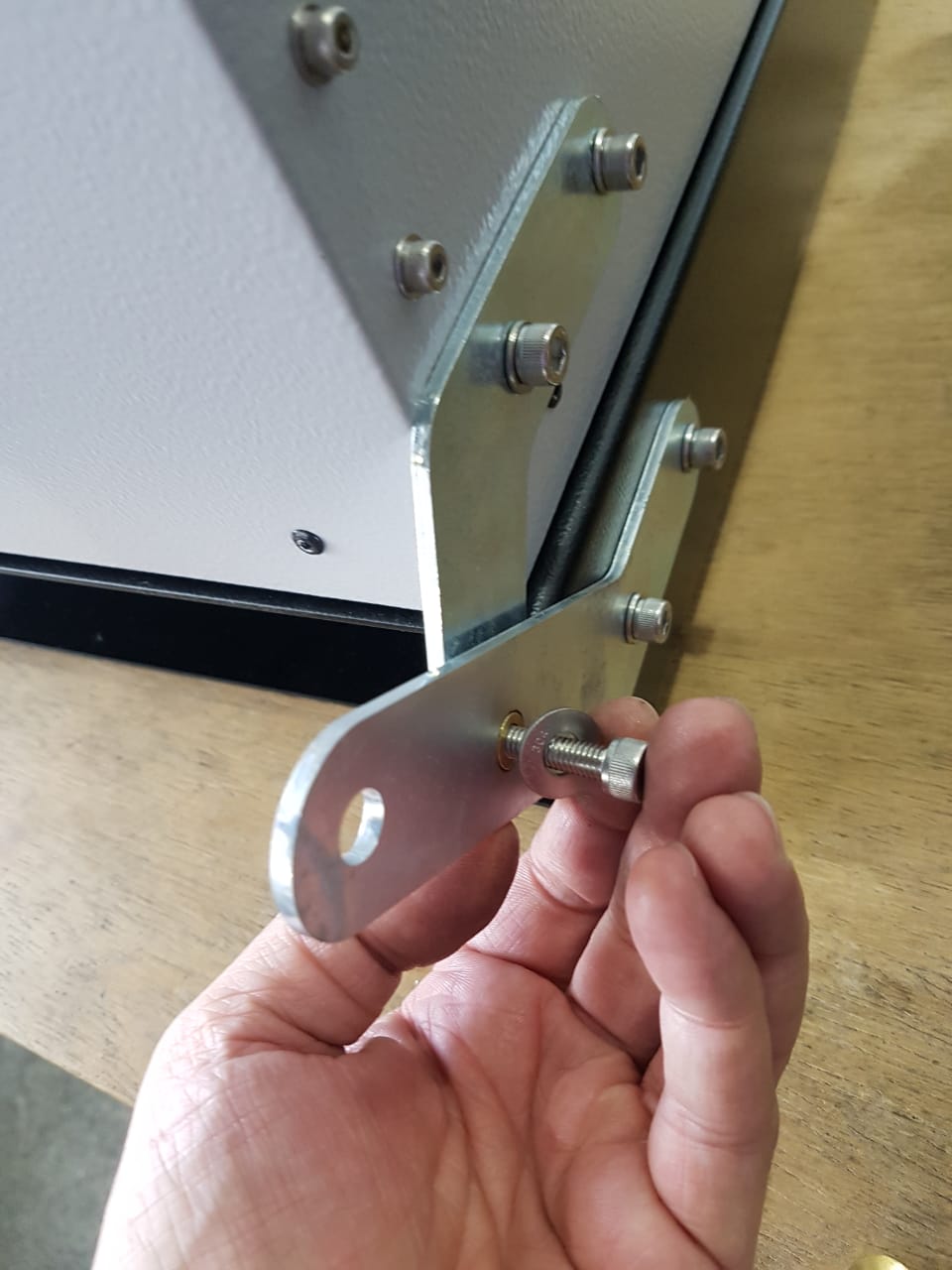

_images/troca_articulacao_07.jpeg — Colocando o parafuso do fechamento da mancalização

8- Recolocação dos parafusos da articulação e aperto da porca e contra porca

Nota

Deixe uma folga para a articulação trabalhar corretamente.

9- Ajuste da chave de acionamento do interruptor da porta. Caso necessário afrouxe os parafusos do suporte da chave para acertar a posição de encaixe do interruptor

10- Recoloque os grampos no amortecedor e instale novamente na tampa.

Procedimento para embalar o coletor

Caso seja necessário a remoção do coletor, siga as instruções abaixo.

Aviso

Desligar o equipamento da tomada, e desconectar todos os cabos de alimentação e comunicação.

Aviso

São necessárias duas pessoas para executar esse procedimento.

Nota

Você irá precisar: tesoura, base da embalagem em madeira, suporte dos cabos em madeira,4 metros de corda, plástico bolha, papel corrugado, rolo de fita adesiva, e selos de identificação.

1- Coloque a base da embalagem no chão com as cordas passadas pelos buracos

2- Coque os pedaços de papel corrugado para proteger o coletor da base da embalagem

base da embalagem com papel corrugado para proteção

3- Coloque o coletor em cima da base da embalagem.

Nota

Atenção para a orientação das cordas com os puxadores do coletor.

Orientação dos puxadores do coletor em relação as cordas

4- Enrole o plástico bolha em volta do coletor e fixe com uma fita

5- Coque os pedaços de papel corrugado para proteger o coletor do suporte dos cabos de madeira

6- Coque o suporte dos cabos de madeira

Nota

Atenção para a orientação do suporte dos cabos de madeira em relação ao coletor e cordas.

7- Fixe o coletor usando as cordas

8- Coque o papel corrugado em volta do coletor e fixe com fita

9- Feche o topo da embalagem e fixe com fita

9- Passe fita por baixo da base da embalagem para fixar o papel corrugado com a base

9- Coloque os adesivos de identificação (número da nota, remetente e destinatário) e frágil
