Sistema de Coordenadas

A orientação da PCB-Proto se dá de maneira semelhante ao plano cartesiano, e nela existem dois sistemas de coordenadas: o sistema absoluto e o sistema relativo.

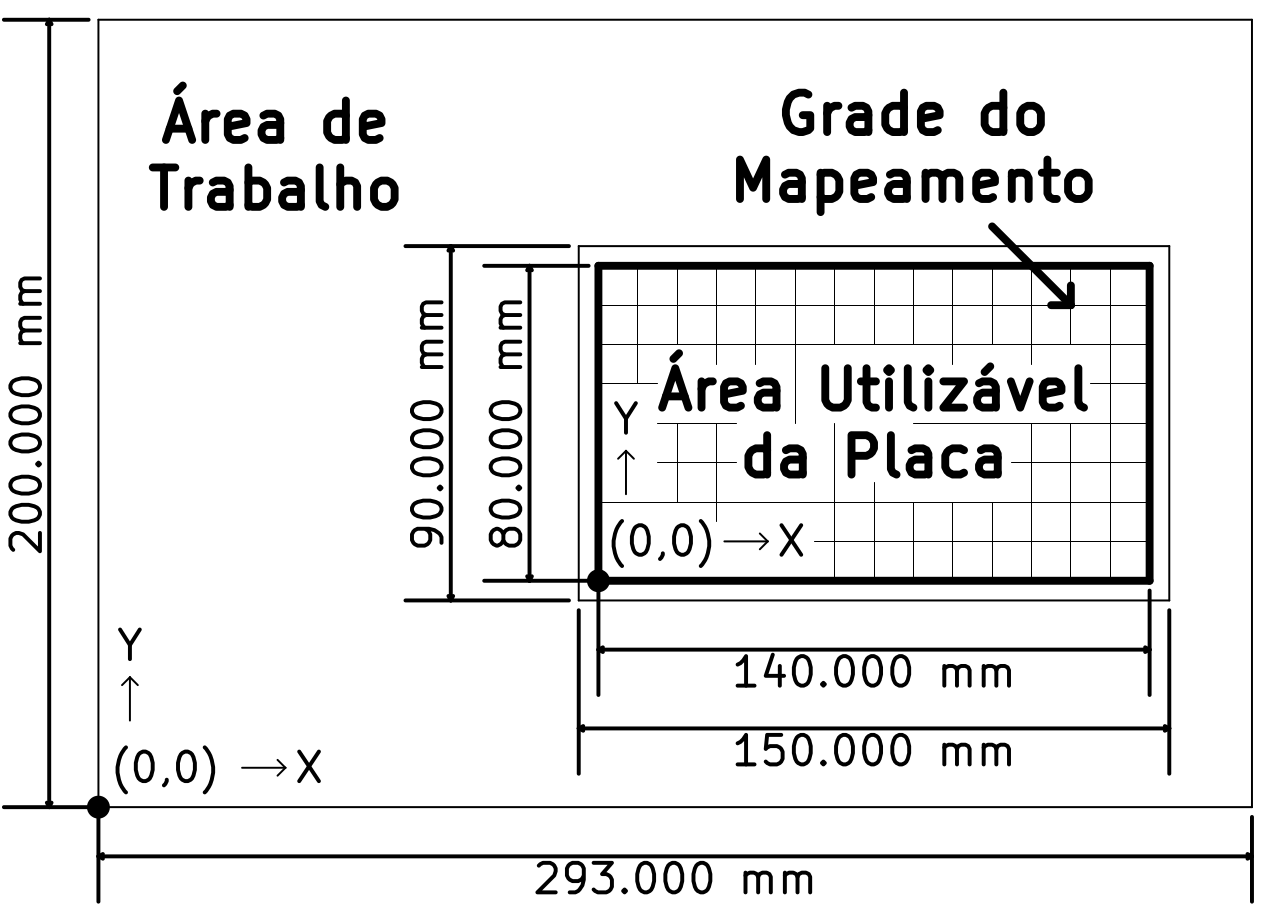

O sistema absoluto utiliza a origem física na área de trabalho da máquina, e o sistema relativo tem como a origem o primeiro ponto da placa mapeada. Na figura a seguir, podem ser vistos esses sistemas, com uma placa de exemplo.

Sistema de Coordenadas

Também pode ser visto na figura anterior o acréscimo de uma margem de cinco milímetros na placa. Essa margem é necessária para descartar empenamentos muito significativos na área de trabalho.

Devido ao sistema relativo de coordenadas, é possível o projeto da placa sem grandes preocupações com o sistema de coordenadas da PCB-Proto, devendo ser respeitado somente a direção e o sentido dos eixos.
