Sistema do eixo Z

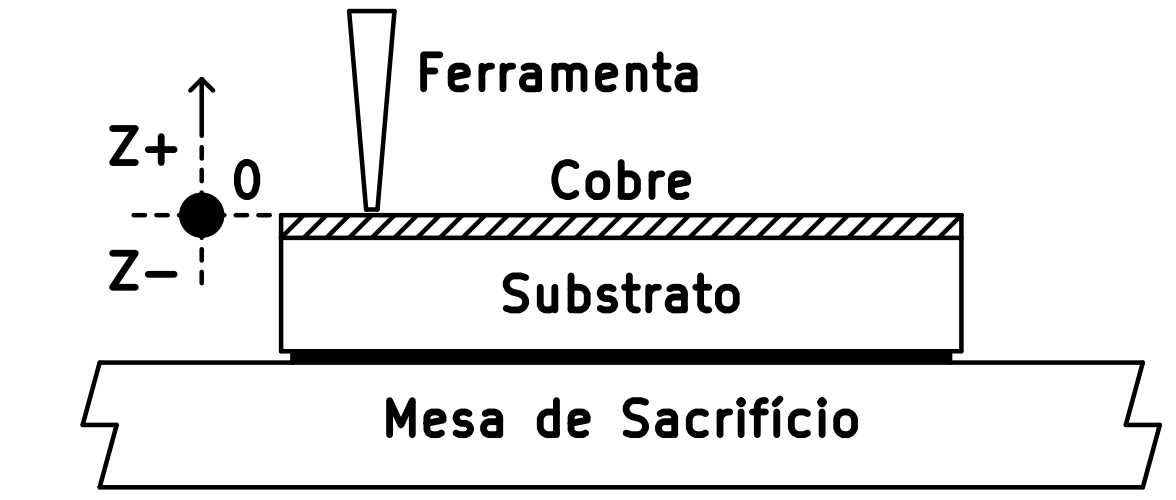

Para o eixo Z, o sistema é mais simples. A origem dele é a superfície da placa, como mostrado na figura a seguir.
Sistema do eixo Z
Neste sistema, valores positivos no eixo Z indicam uma distância acima da placa de cobre, e valores negativos indicam distâncias abaixo da superfície de cobre.
