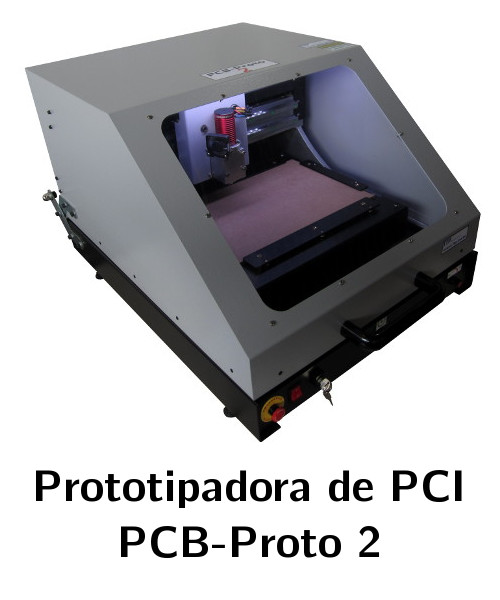

PCB-PROTO 2

Destinada a clientes que buscam produzir placas com detalhes inferiores a 8 mils (0,2 mm). Com resolução de 0,625μm (podendo ser customizado para até 0,25μm) possui estrutura mecânica de elevada rigidez (82 Kg), garantindo vida útil de ferrrametas superior (até 20.000 furos por broca) e alta precisão.

Trilhas: Limitado apenas pela ferramenta

Furos: 0,1 mm até 2,5 mm

Precisão de alinhamento geométrico: Melhor que ±0,02mm em todo o volume de trabalho

Eixo arvore (spindle): Motor sem escovas de 38.000 RPM

Velocidade de Trabalho: 1200 mm/min

Velocidade de Furação: 100 furos/min

Velocidade Máxima: 1200 mm/min

Área de Usinagem: 305 mm x 220 mm

Produz placas dupla face: Sim

Sistema de segurança: Interruptor de segurança trava o movimento da máquina quando a tampa é aberta.

Sistema de aspiração: Liga automaticamente o sistema de aspiração, quando o spindle começa a girar (aspirador não incluso). Potência máxima do aspirador 1200W.

Peso: 82Kg

Fabricação: Orgulhosamente fabricada no Brasil

FOLHA DE DADOS

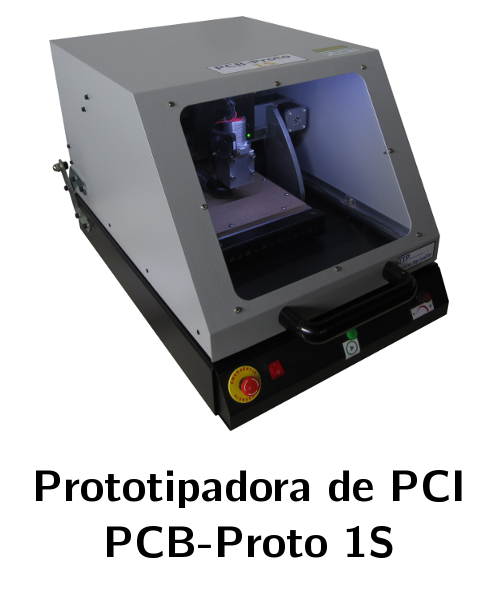

PCB-PROTO 1S R2

É a maquina perfeita para prototipação de placas com detalhes até 8 mils (0,2mm). Possui rigidez um pouco inferior (33 Kg) a PCB-Proto 2, conseguindo produzir até 15.000 furos por broca. Sua velocidade de deslocammento de 7.500 mm/min acelera o processo de fresamento e furação (atingindo até 130 furos/minuto).

Trilhas: até 8 mils (0,20mm)

Furos: 0,3 mm até 2,5 mm

Precisão de alinhamento geométrico: Melhor que ±0,02mm em todo o volume de trabalho

Eixo arvore (spindle): Motor sem escovas de 36.000 RPM

Velocidade de Trabalho: 800 mm/min

Velocidade máxima de Furação: 130 furos/min

Velocidade Máxima: 7500 mm/min

Maior placa possível de ser prototipada (com recorte): 150 mm x 200 mm

Produz placas dupla face: Sim

Sistema de segurança: Interruptor de segurança trava o movimento da máquina quando a tampa é aberta.

Sistema de aspiração: Liga automaticamente o sistema de aspiração, quando o spindle começa a girar (aspirador não incluso). Potência máxima do aspirador 1200W.

Peso: 33Kg

Fabricação: Orgulhosamente fabricada no Brasil

FOLHA DE DADOS

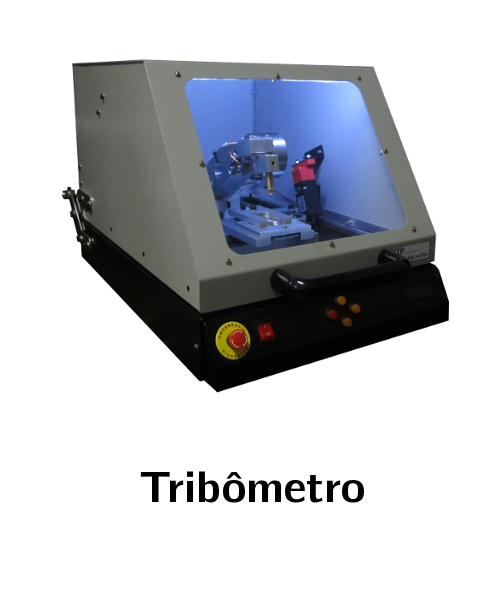

TRIBÔMETROS

Estado da arte em tecnologias de análises de desgaste e força de atrito.

Detalhes técnicos disponíveis no catálogo.

Modelos especiais sob encomenda.

CATÁLOGO

LOCALIZAÇÃO

Após a colocação da PCI na mesa de sacrifício, um sensor mecânico de acionamento ótico faz a localização da placa e guarda essas informações no software PCB-Proto Sender. Quando é enviado uma placa para prototipação, o software coloca o desenho em cima da placa automaticamente.

- Processo totalmente automatizado

- Rápido e preciso

- Tecnologia exclusiva da TTP

FOLHA DE DADOS

MAPEAMENTO

Terminada a etapa de localização, o apalpador faz a medição topográfica da PCI, guardando os dados no PCB-Proto Sender. Ao carregar um arquivo para ser enviado para a máquina, o programa automaticamente lê e segmenta o desenho da placa, gerando um arquivo com a correção da variação superficial da PCI. Toda essa etapa ocorre automaticamente sem intervenção do usuário.

Embora nossas máquinas contem com uma precisão geométrica melhor que 0,02mm em todo o volume de trabalho, a PCI possui variações em sua superfícies que são corrigidas através do mapeamento. A precisão geométrica da máquina garante a longa vida das ferramentas, bem como o melhor acabamento da usinagem e precisão dos detalhes.

- Processo totalmente automatizado

- Rápido e preciso

- Tecnologia exclusiva da TTP

FOLHA DE DADOS

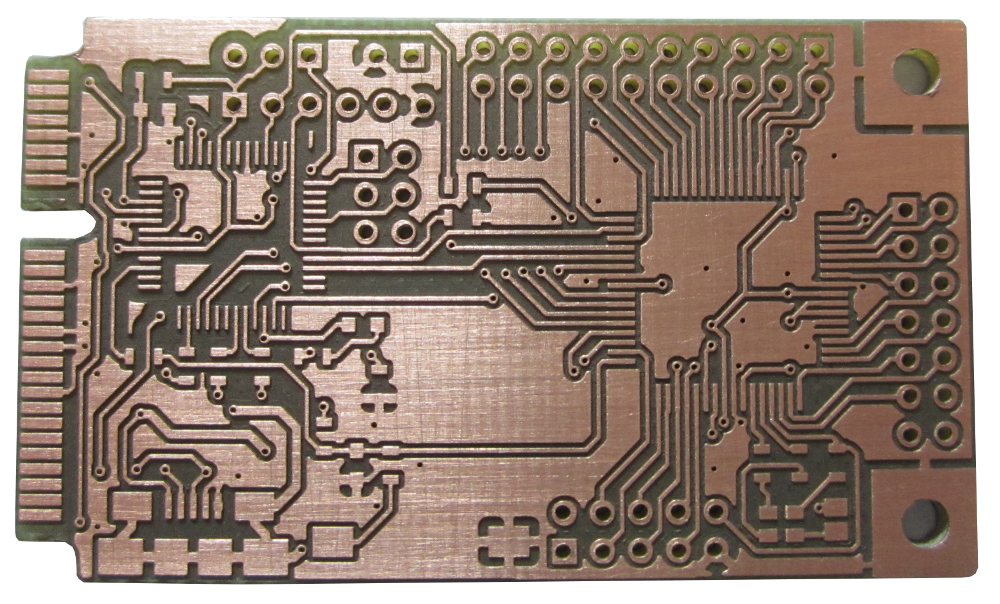

FRESAMENTO/FURAÇÃO

Com velocidades de até 7.500 mm/minuto, o processo de furação chega a alcançar 130 furos/minuto, enquanto que a usinagem chega até 2.000 mm/minuto.

- Precisão

- Durabilidade

- Tecnologia

CATÁLOGO
